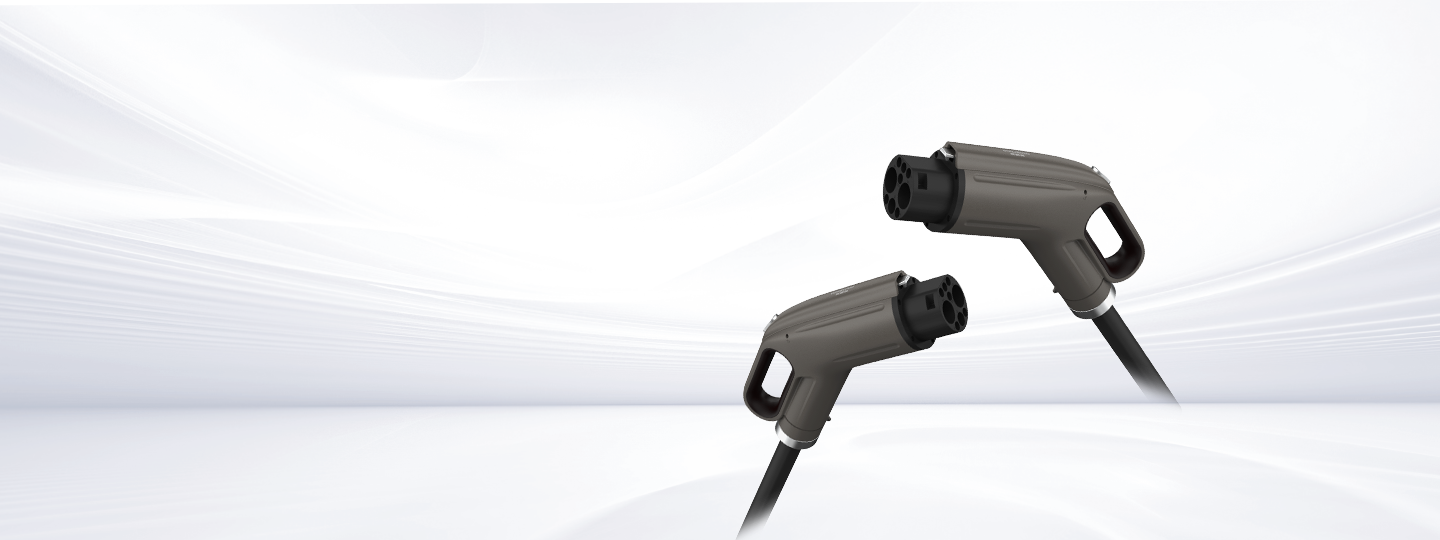

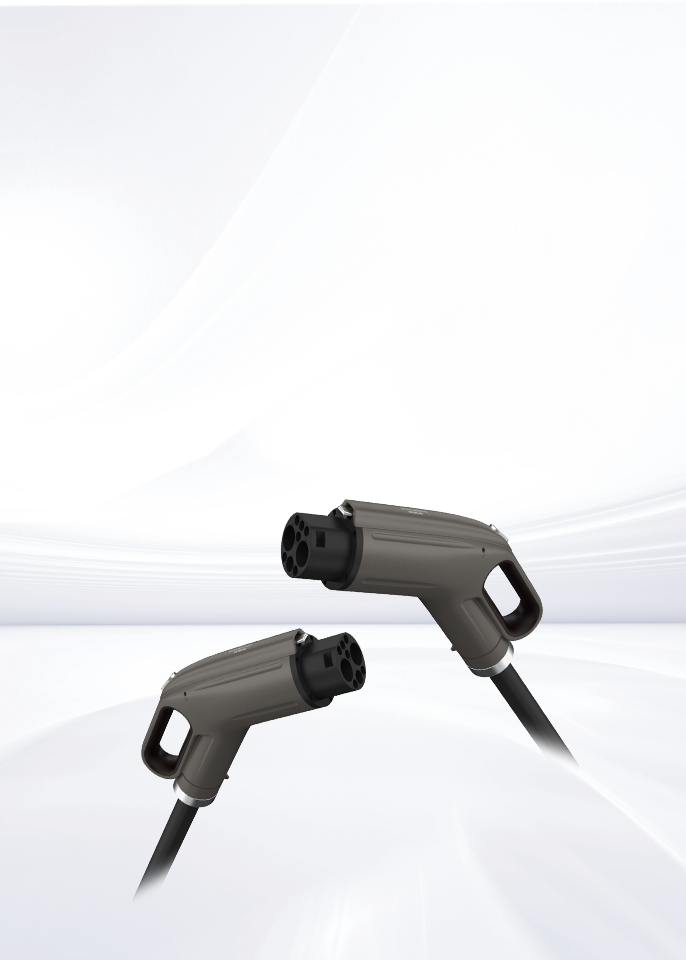

液冷超充枪
液冷超充枪
技术规格
| 产品类型 | 液冷超充枪 | ||||
| 产品型号 |
QX1000 |
||||
| 产品定义 | 标准/规程 | GB/T20234.1-2023；GB/T20234.3-2023；GB/T 18487.5-2024 | |||
| 充电标准 | GB 类 | ||||
| 连接方式 | 充电枪固定在充电桩上，符合GB/T18487.1-2023 | ||||
| 注意事项 |
本产品需搭配绝缘工质使用 推荐合成油禁止不同品牌工质混用 |
||||
| 尺寸 | 枪头宽度 | 81.2mm | |||
| 枪头高度 | 188mm | ||||
| 枪头深度 | 321.2mm | ||||
| 线缆长度 | 5m | ||||
| 剥线长度 | 可定制 | ||||
| 环境 | 环境温度（运行） | -40°C~50°C | |||
| 环境温度（存放/运输） | -40°C~70°C | ||||
| 最高海拔 | 4000m（海平面以上） | ||||
| 防护等级 | IP54（未插合），IP55（插合），IP68（内腔） | ||||
| 电气特性 | 额定充电功率 | 800kW | |||
| 载流端子数量 | 3 (PE，DC+，DC-) | ||||
| 功率端子额定电压 | 1000V DC | ||||
|
功率端子额定电流 （推荐） |
通流能力 800A 对冷却系统要求（取决于线缆长度） 2m 1.7kW 3m 2.4kW 4m 3.0kW 5m 3.6kW 冷却液流量 4.6L/min（5m 枪线） |
||||
| 信号端子数目 | 6（S+，S-，A+，A-，CC1，CC2） | ||||
| 信号端子额定电压 | 12V DC | ||||
| 信号端子额定电流 | 2A（S+，S-，CC1，CC2） | ||||
| 温度监控 | DC±：2×PT1000 | ||||
| 绝缘电阻 | 每一极与其他极之间，测试电压 DC1000V，绝缘电阻值大于 500MΩ | ||||
| 介电强度 | 每一极与其他极之间，测试电压 AC3000V，无闪络或击穿 | ||||
| 机械特性 | 拔/插周期 | ≥20000 次 | |||
| 插入力 | ≤100N | ||||
| 拔出力 | ≤100N | ||||
| 机械负荷要求 | ≤750N | ||||
| 跌落要求 | -30℃环境温度下高度1米 | ||||
| 材料 | 外壳材料 | 塑料 | |||
| 阻燃的等级 | UL94-V0 | ||||
| 功率端子表面镀层 | Ag | ||||
| 线缆 | 线缆标准/规范 | GB/T 33594-2017 | |||
| 线缆外径 | 30.8±0.4mm（6平方 PE） | ||||
| 外护套，材料 | TPU | ||||
| 外护套，颜色 | 黑色 | ||||
| 最小弯曲半径 | 240 mm （8 x 直径） | ||||
| 环保声明 | 中国RoHS | 满足 | |||
|
《重点管控新污染物清单 （2023 年版）》要求 |
满足 | ||||
| 应用说明 | CAN 通讯 | 通讯采用CAN2.0 通讯方式，支持通讯速率250kbps。通讯传输内容以及应用说明参见《大功率充电通讯协议》 | |||
| 温度控制策略 | 推荐通过冷却系统的回液温度（枪线的出液温度）进行控制，建议 85℃降额，105℃关断 | ||||
| 额定工作温度 | -40~50℃ | ||||
| 存储温度 | -40~70℃ | ||||
| 进、出液管数量，规格 | 2进2出，内径Φ6mm，外径Φ8mm | ||||
| 流量 | 2~5L/min | ||||
| 供液压力 | 大于 3bar | ||||
| 冷却液 | 合成油 | ||||
